钻机提升系统的主要构成

作者: 时间:2019-12-2328886 次浏览


        钻机提升系统的主要构成

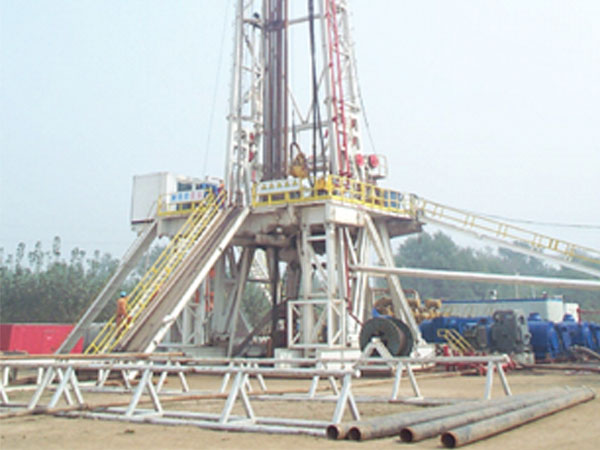

        钻机的提升系统由绞车、井架、天车、游车、大钩及钢丝绳等组成。


        1、绞车:

        绞车是构成提升系统的主要设备,是组成一部钻机的核心部件,是钻机的主要工作机械之一。其功用是:提供几种不同的起升速度和起重量,满足起下钻具和下套管的需要;悬挂钻具,在钻进过程中送钻和控制钻压;利用绞车的猫头机构上、卸钻具螺纹;作为转盘的变速机构和中间传动机构;当采用整体起升式井架时用来起放井架;当绞车带捞砂滚筒时,还担负着提取岩心筒、试油等项工作;帮助安装钻台设备,完成其他辅助工作。常用的JC—50D型绞车为内变速、墙板式、全密闭四轴绞车,JC—45型绞车是五轴绞车,JC—14.5型绞车是三轴绞车。绞车一般由绞车传动部分、提升部分、转盘驱动箱部分、控制部分、润滑部分和刹车机构等组成。


        2、井架:井架由井架的主体、人字架、天车台、二层台、工作梯、立管平台、钻台和井架底座等几个部分组成,主要用于安放和悬挂天车、游车、大钩、吊环、液气大钳、液压绷扣器、吊钳、吊卡等提升设备与工具。目前,在国内外石油矿场上使用的井架种类繁多,但就结构型式来讲,一般可分为塔型井架和A型井架两种。


        3、天车:一般是多个滑轮装在同一根芯轴或两根轴心线一致的芯轴上。现在的天车大都是滑轮通过滚柱轴承装在一根芯轴上。芯轴的直径较大,芯轴的一端或两端有黄油嘴,芯轴里有润滑油道。润滑脂从黄油嘴注入,以润滑轴承


        4、游车:形状为流线型,以防起下时挂碰二层台上的外伸物。同时,游车要保证一定的重量,以便它在空载运行时平稳而垂直地下落。现在,钻机各型游车都是一根芯轴,滑轮在轴上排成一列,其结构与天车相似


        5、大钩:大钩是提升系统的重要设备,它的功用是在正常钻进时悬挂水龙头和钻具,在起下钻时悬挂吊环起下钻具,完成起吊重物、安放设备及起放井架等辅助工作。


        6、 钻井用钢丝绳:钻机游动系统所用的钢丝绳称为大绳。它起着悬吊游车、大钩及传递绞车动力的作用。
