钻井机械 您的位置: 首页>>产品展示>>钻井机械
  • 转盘

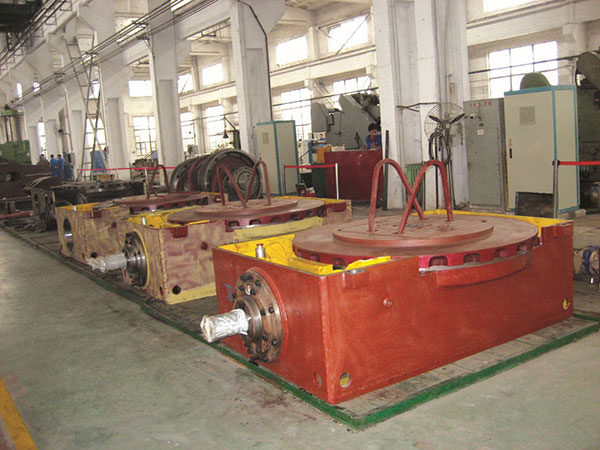

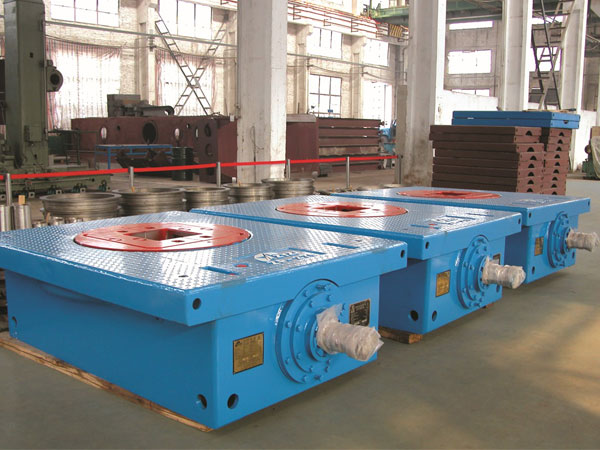

转盘

       转盘是旋转及承载钻柱的重要部件。

       产品符合API Spec 7K规范。


在线咨询 全国热线
13839337629
产品详情

        一、产品概述

        转盘是旋转及承载钻柱的重要部件。

        产品符合API Spec 7K规范。



        二、技术性能特点

        1、壳体为铸钢及钢板焊接结构,其底座为铸钢件,经粗加工后与钢板焊接形成壳体,再经整体退火消除应力后精加工而成。

        2、传动齿轮为中硬齿面弧齿锥齿轮,强度高、传动平稳、传递扭矩大、寿命长。

        3、传动轴为合金锻件并进行调质处理,整体机械性能好,适合大扭矩工作,轴端可安装链轮与法兰,可适应各种传动方式的要求。

        4、主补心采用合金铸钢并进行调质处理,强度高、性能可靠。



        三、主要技术参数

型号参数ZP175ZP205
ZP275ZP375
通孔直径mm(in)444.5(17.5)520.7(20.5)698.5(27.5)952.5(37.5)
中心距mm(in)1118(44)1353(53.25)
最大静载荷(kN)1350315045005850
最大工作扭矩N.m(ft.lbs)13729(10132)22555(16646)27459()2026532362(23872)
最高转速(r/min)300
齿轮传动比3.583.223.673056
外形尺寸(L×W×H)

1935×1280×585

(76.2×50×23)

2292×1475×673

(90×58×26.5)

2391×1670×685

(94×65.7×27)

2468×1810×718

(97×71×28)

质量kg(lbs)3888(8572)5530(12191)6163(13590)8026(17678)
